Технология строительства каркасного дома от компании «Линия Дома»

Основой технологи каркасно-панельного домостроения (канадская технология) являются специальные панели, изготавливаемые в заводских условиях. Стеновая панель представляет собой конструкцию, в виде деревянного каркаса, изготовленного из сухого, строганного с четырех сторон бруса хвойных пород разнообразного сечения, обработанного антисептиками и антипиренами (защита дерева от гниения, грибка, плесени, грызунов, возгорания), жёстко связанного с фундаментом и между собой при помощи крепежных элементов: стальных болтов, шпилек, углов, пластин и др., что позволяет возвести очень прочное и жесткое сооружение.



  Основой технологи каркасно-панельного домостроения (канадская технология) являются специальные панели, изготавливаемые в заводских условиях     Стеновая панель представляет собой конструкцию, в виде деревянного каркаса



С наружной стороны каркас панели обшит негорючим ЦСП толщиной 12 мм (цементно-стружечная плита), с внутренней стороны - ГКЛ 12,5 мм (гипсокартонным листом), «блок-Хаусом», деревянной вагонкой, либо другими стеновыми панелями. Все это является несущей, силовой конструкцией дома.
Внутренняя полость каркаса заполняется теплоизоляционным материалом (утеплителем) на выбор заказчика: минеральные плиты, эковата, экструдированный пенополистирол.


С наружной стороны каркас панели обшит негорючим ЦСП толщиной 12 мм (цементно-стружечная плита), с внутренней стороны - ГКЛ 12,5 мм (гипсокартонным листом)

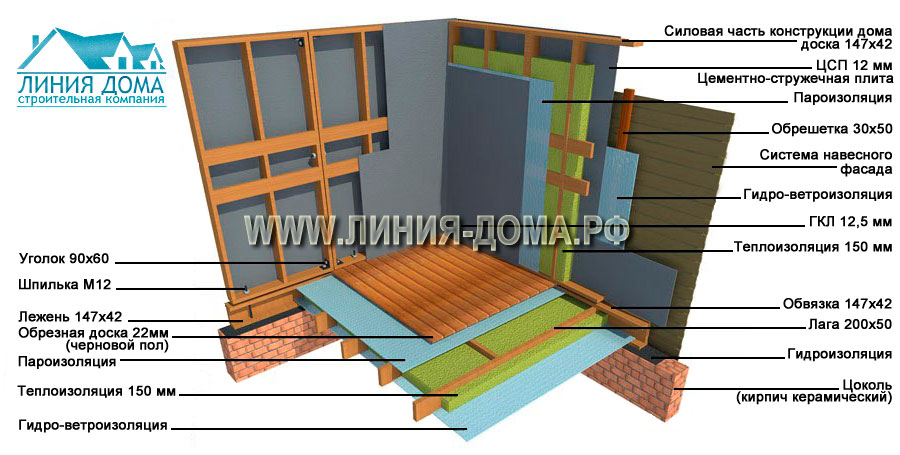

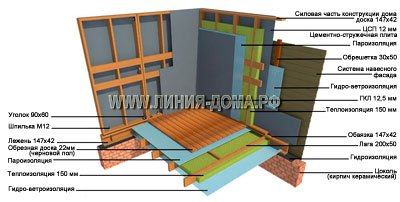

Разрез наружной стены

1. ГКЛ (гипсокартонный лист) 12,5мм;
2. Пароизоляция (мембранная пленка);
3. Утеплитель 150 мм;
4. Брус каркаса 147×42мм;
5. ЦСП (цементно-стружечная плита) 12мм;
6. Гидро-ветрозащита (мембранная пленка);
7. Рейка 40×20мм;
8. Сайдинг виниловый.



Толщина утеплителя для средней полосы России при круглогодичном проживании должна быть не менее 150 мм
Применение утеплителя в качестве теплоизоляции конструкций позволяет:
Сохранять тепловую энергию в помещениях;
Уменьшить расход материалов на фундамент, в связи с облегчением надземной конструкции;
Сократить сроки строительства.


Эффективность функционирования утеплителя зависит от качественной и правильно смонтированной гидропароизоляции

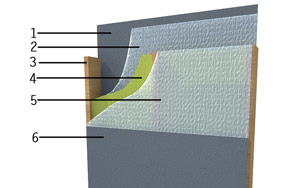

Разрез межкомнатной перегородки

1. ГКЛ (гипсокартонный лист) 12,5мм;
2. Пароизоляция (мембранная пленка);
3. Брус каркаса 147×42мм;
4. Утеплитель 100мм;
5. Пароизоляция (мембранная пленка);
6. ГКЛ (гипсокартонный лист) 12,5мм.





Эффективность функционирования утеплителя зависит от качественной и правильно смонтированной гидропароизоляции, для чего с внутренней стороны поверх утеплителя монтируется пароизоляционная пленка, предотвращающая увлажнение деревянного каркаса и утеплителя испарениями изнутри дома, образующихся в помещениях в результате жизнедеятельности людей (стирка, приготовление пищи, купания, мытье пола и т.п.), а также препятствующая возникновению конденсата на строительных конструкциях и утеплителе в холодное время года из-за разной температуры снаружи и внутри помещения. Пароизоляционный барьер не должен пропускать ни пар, ни воздух, для чего при монтаже пароизоляции места стыков герметично проклеиваются при помощи специальной двусторонней самоклеящейся ленты или скотча.


Снаружи стены покрываются гидро-ветроизоляционной пленкой

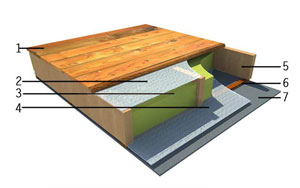

Разрез межэтажного перекрытия

1. Обрезная доска 22мм (черновой пол);
2. Пароизоляция (мембранная пленка);
3. Утеплитель 150мм;
4. Пароизоляция (мембранная пленка);
5. Брус каркаса 200×50мм;
6. Рейка 40×20мм;
7. ГКЛ (гипсокартонный лист) 12,5мм.



Снаружи стены покрываются гидро-ветроизоляционной пленкой. Работа гидроветроизоляции заключается в том, чтобы не пропускать воду во внутрь, при этом выпускать водяные пары наружу. Данное свойство одновременно позволяет решить две задачи: первая – выполнить защиту теплоизоляции, внутренних конструкций фасадных и кровельных систем от сильного воздействия ветра, дождя, снега, конденсата, запыления; вторая - вывод из них влаги в вентилируемое пространство, тем самым уменьшая теплопроводность утеплителя и сохраняя его высокие теплоизоляционные свойства.


Использование пароизоляционных и гидроизоляционных материалов в каркасном строительстве позволяет создать оптимальный температурно-влажностный режим

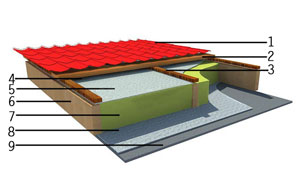

Разрез конструкции кровли

1. Кровельный материал (металлочерепица)
2. Обрешетка доска 150×30 или 150×25мм
3. Контррейка 40×20мм
4. Воздушная прослойка
5. Диффузионная пленка (мембрана)
6. Стропило 147×42мм
7. Утеплитель 150мм
8. Пароизоляция (мембранная пленка)
9. ГКЛ (гипсокартонный лист) 12,5мм



Использование пароизоляционных и гидроизоляционных материалов в каркасном строительстве позволяет создать оптимальный температурно-влажностный режим. Поддержание данного режима в помещениях и кровельно-стеновых системах исключает образование конденсата, защищают утеплитель от воздействия влаги, продлевая срок его службы, предотвращает гниение конструкций и позволяет уменьшить расходы на отопление. Использование данной схемы в каркасном строительстве обеспечивает максимальную сохранность и рабочее состояние деревянных конструкций здания и утеплителя на протяжении всего срока эксплуатации.

Параллельно со сборкой элементов конструкции наружных стен и внутренних перегородок, перекрытий, стропильной системы и других составляющих в заводских условиях, на стройплощадке происходит монтаж фундамента. В зависимости от грунта фундамент может быть ленточным, свайно-растверковым или представлять собой монолитную плиту.
Каркасный дом во много раз (в 5-6) легче кирпичного, это позволяет возводить мелкозаглубленный фундамент, сокращая стоимость его устройства.
Цоколь здания может быть выполняется из кирпича или монолитного бетона.

Когда фундамент готов, на стройплощадку завозится комплект для возведения стен, кровли и перекрытий. Готовый комплект здания собирается на готовом фундамент в зависимости от площади дома в течении 2-4 недель

После монтажа комплекта дома по желанию заказчика возможно производство наружной и внутренней отделки, с использованием любых современных отделочных материалов.
Наружная отделка:
Сайдинг;
Отделочный кирпич;
Облицовочная плитка – клинкер;
Фасадная штукатурка;
Окраска;
Вагонка;
Блок-Хаус4.
Внутренняя отделка:
Гипсокартон;
Деревянная обшивка;
Панели;
Обои;
Плитка;
Окраска.

Технология каркасно-панельного строительства домов позволяет получить идеальные поверхности для высококачественной отделке помещений. Каркасно-панельные стены не подвержены усадке в связи с чем отделка может производится сразу после сборки.
Все внутренние коммуникации (канализация, водопровод, электрика, отопление, вентиляция) монтируются в стенах. Технология каркасного строительства малоэтажных жилых домов оптимально подходит для широкого диапазона геологических и климатических условий. Каркасные дома, не только предоставляют тепловой комфорт в помещениях, уменьшают в несколько раз расходы на отопление, но и создают благоприятную экологическую обстановку.
